屋顶风机安装施工方案

1、编制说明?

   结构件生产厂房及托辊生产厂房屋顶设置屋顶风机54台，分别布置在厂房屋顶上，风机单体最大

重量为227Kg，无法一次吊装到位，吊装有很大的难度，在安装的过程中，很容易损坏屋面彩钢板，

需要采取防护措施，故编制该专项方案，明确施工顺序以及防护措施。?

2、工程概述?

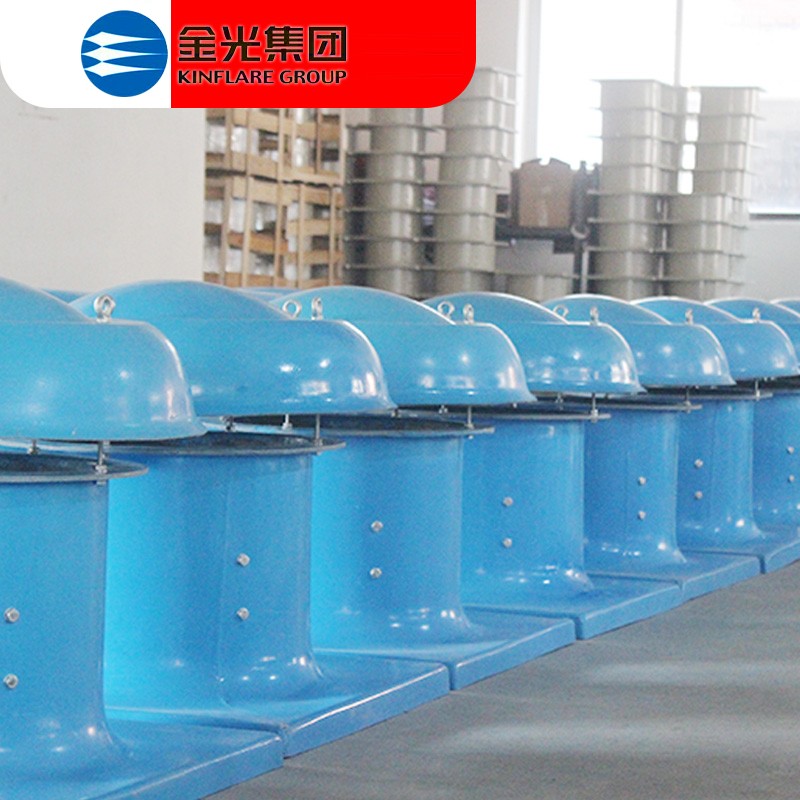

   该工程屋顶风机共有54台，体积较大，长×宽＝1100×1100mm，单体重量为227Kg，分别布置在

结构件厂房36台，托辊厂房18台。

3、施工安全管理?

(A)安全管理体系?

安全是生产之首，建立以项目经理为首的第一责任者的安全管理组织机构，全面贯彻行国家及企业

有关安全法规及各项管理制度，运用系

统工程的原理和方法进行安全管理，开展预测预防工作，确保生产安全。

? ? ????? ?? ????

(B)安全保证措施?

 为了确保施工顺利进行，在风机安装过程中必须树立安全第一的的思想，切

实做到以下几条：?

 (1)施工人员施工前要熟知风机安装步骤及施工过程中注意事项。?

（2）安装前，由项目部安全员对操作人员进行上场安全检查。?

（3）健全安全监督检查制度，安全员跟踪进行监督检查，发现问题及时解决。?

（4）风机安装前由技术负责人进行安全技术交底，做好记录并要求接受交底人员签字确认，对高空

作业人员要进行安全教育，要配戴好安全防护用具，严格按照操作规程作业。?

（5）对吊装指挥人员、吊车司机等进行重点教育。? ?

 (6）项目部安全管理者及班组安全员协调与协助各班组做好安全工作，指导进行安全防护和安全管

理各项工作。?

（7）焊工应持证上岗，焊接作业时周围应做好防护，备好灭火器。?????????????

上下屋面的爬梯应架设牢固，上下屋面时应采取防护措施。?

（8）在屋顶风机口、屋顶预留孔洞位置设置安全警示标志，防止施工人员高处坠落。?

（9）施工人员在施工过程中要注意成品保护，在指定区域施工，严禁在屋顶采光口附近及屋面上随

意踩踏。?

（10）风机安装完成后对屋面上遗留的包装物、施工用材料等垃圾及时清理干净。

?

4、风机安装方法及技术措施?

  （1）根据图纸定位风机安装位置，弹墨线。?

  （2）用轮式汽车吊将屋面风机设备从地面吊装至风机安装位置附近，风机与屋面接触面铺设

4*0.3m的木板或竹板增大屋面受力面积，减少屋面单位面积承受荷载，以防将屋面压坏或压塌。?

  （3）用砂轮机沿线将屋面板切割开，清理填充岩棉。?

  （4）将制作好的角钢支架与屋面檩条焊接，要求焊缝饱满，满焊。?

  （5）用铆钉将止回阀固定在支架内（风机口下沿）。?

  （6）用镀锌铁皮将角钢支架四周包裹，连接处焊接。?

  （7）将风机扣在支架上（支架上沿覆盖一层3-5mm的橡胶减震垫)用自攻螺钉固定。?

  （8）屋面与支架缝隙用泡沫填充剂做防水处理。

?

======================================
